Πώς Κατασκευάζουμε Μεσοκάθετο και Διχοτόμο Γωνίας;

Η κατασκευή της μεσοκαθέτου ενός ευθυγράμμου τμήματος και της διχοτόμου μιας γωνίας γίνεται με τη χρήση κανόνα (χωρίς διαβαθμίσεις) και διαβήτη, ακολουθώντας συγκεκριμένα βήματα για να βρεθεί η ευθεία που διέρχεται από το μέσο του τμήματος κάθετα σε αυτό, και η ημιευθεία που διαιρεί τη γωνία σε δύο ίσες γωνίες, αντίστοιχα.

Εισαγωγή στις Γεωμετρικές Κατασκευές

Οι γεωμετρικές κατασκευές αποτελούν τον ακρογωνιαίο λίθο της Ευκλείδειας Γεωμετρίας. Πρόκειται για διαδικασίες σχεδίασης σχημάτων και γραμμών χρησιμοποιώντας μόνο δύο βασικά εργαλεία: τον κανόνα (χωρίς διαβαθμίσεις, δηλαδή χρησιμοποιείται μόνο για να χαράσσει ευθείες γραμμές που διέρχονται από δύο σημεία) και τον διαβήτη (για να χαράσσει κύκλους ή τόξα με δεδομένο κέντρο και ακτίνα). Αυτές οι κατασκευές δεν απαιτούν τη μέτρηση μηκών ή γωνιών, αλλά βασίζονται αποκλειστικά στις ιδιότητες των γεωμετρικών σχημάτων. Η κατανόηση και η εκτέλεση αυτών των κατασκευών αναπτύσσει τη λογική σκέψη, την ακρίβεια και την ικανότητα επίλυσης προβλημάτων. Δύο από τις πιο θεμελιώδεις και συχνά χρησιμοποιούμενες κατασκευές είναι η μεσοκάθετος ενός ευθυγράμμου τμήματος και η διχοτόμος μιας γωνίας.

Κατασκευή Μεσοκαθέτου Ευθυγράμμου Τμήματος

Τι είναι η Μεσοκάθετος;

Η μεσοκάθετος ενός ευθυγράμμου τμήματος είναι η ευθεία που διέρχεται από το μέσο του τμήματος και είναι κάθετη σε αυτό. Αυτό σημαίνει ότι σχηματίζει γωνία 90 μοιρών με το τμήμα. Μια βασική ιδιότητα της μεσοκαθέτου είναι ότι κάθε σημείο που βρίσκεται πάνω σε αυτήν απέχει εξίσου από τα δύο άκρα του ευθυγράμμου τμήματος. Αντίστροφα, κάθε σημείο που απέχει εξίσου από τα άκρα ενός ευθυγράμμου τμήματος, βρίσκεται πάνω στη μεσοκάθετό του.

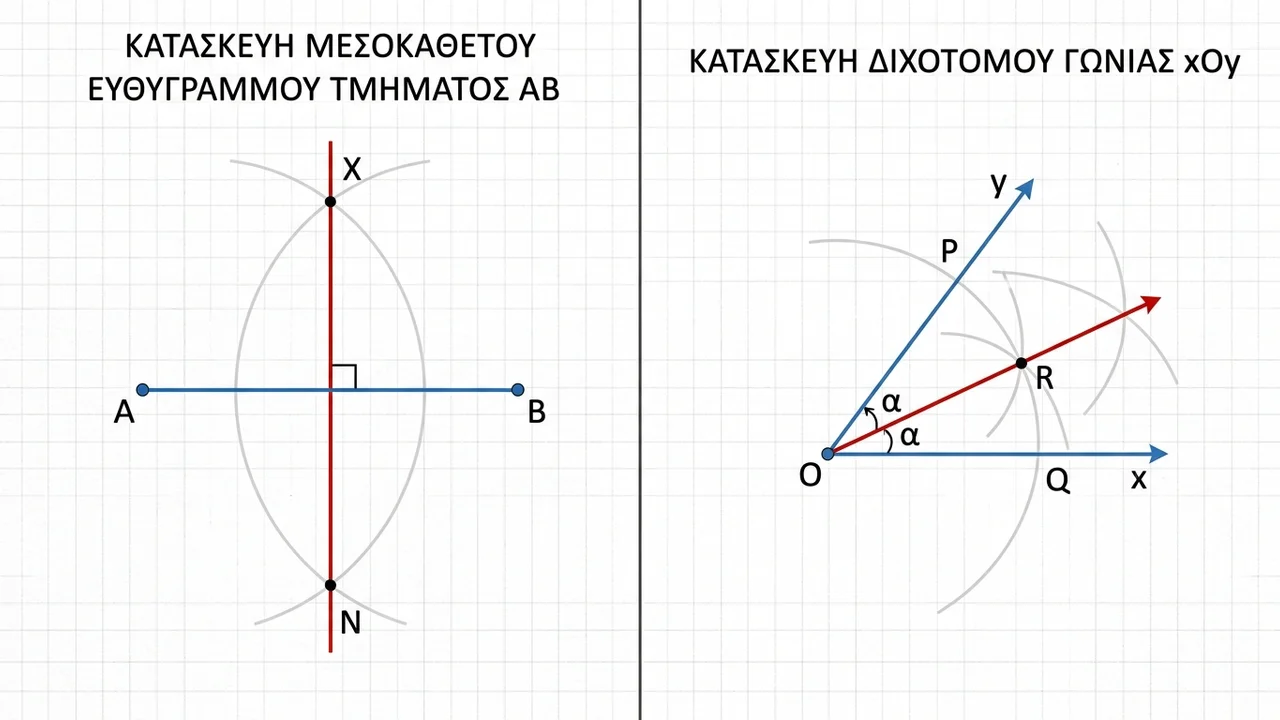

Βήματα Κατασκευής

Έστω ένα ευθύγραμμο τμήμα ΑΒ.

1. Άνοιγμα Διαβήτη: Ανοίγουμε το διαβήτη σε μια ακτίνα (απόσταση μεταξύ των δύο ποδιών του) που είναι οπτικά μεγαλύτερη από το μισό του μήκους του τμήματος ΑΒ. Αυτό είναι κρίσιμο για να διασφαλίσουμε ότι τα τόξα που θα χαράξουμε θα τέμνονται.
2. Πρώτα Τόξα (Κέντρο Α): Με κέντρο το σημείο Α και την ακτίνα που επιλέξαμε στο Βήμα 1, χαράζουμε ένα τόξο πάνω από το τμήμα ΑΒ και ένα τόξο κάτω από το τμήμα ΑΒ.
3. Δεύτερα Τόξα (Κέντρο Β): Με την ίδια ακτίνα (χωρίς να αλλάξουμε το άνοιγμα του διαβήτη) και κέντρο το σημείο Β, χαράζουμε δύο νέα τόξα. Αυτά τα τόξα πρέπει να τέμνουν τα προηγούμενα τόξα (από το Α) σε δύο διακριτά σημεία. Έστω ότι αυτά τα σημεία είναι το Γ και το Δ.
4. Σύνδεση Σημείων: Χρησιμοποιώντας τον κανόνα, ενώνουμε τα σημεία Γ και Δ με μια ευθεία γραμμή. Αυτή η ευθεία ΓΔ είναι η μεσοκάθετος του ευθυγράμμου τμήματος ΑΒ.

Λυμένο Παράδειγμα 1: Κατασκευή Μεσοκαθέτου

Ερώτηση: Κατασκευάστε τη μεσοκάθετο ενός ευθυγράμμου τμήματος ΚΛ μήκους 6 cm.

Λύση:

1. Σχεδιάζουμε το ευθύγραμμο τμήμα ΚΛ μήκους 6 cm.
2. Ανοίγουμε το διαβήτη σε ακτίνα μεγαλύτερη από 3 cm (π.χ., 4 cm).
3. Με κέντρο το Κ, χαράζουμε ένα τόξο πάνω και ένα κάτω από το ΚΛ.
4. Με κέντρο το Λ και την ίδια ακτίνα, χαράζουμε δύο τόξα που τέμνουν τα προηγούμενα σε δύο σημεία, έστω Μ και Ν.
5. Ενώνουμε τα σημεία Μ και Ν με τον κανόνα. Η ευθεία ΜΝ είναι η μεσοκάθετος του ΚΛ. Το σημείο τομής της ΜΝ με το ΚΛ είναι το μέσο του ΚΛ, και η γωνία που σχηματίζεται είναι 90 μοίρες.

Κατασκευή Διχοτόμου Γωνίας

Τι είναι η Διχοτόμος;

Η διχοτόμος μιας γωνίας είναι η ημιευθεία που ξεκινάει από την κορυφή της γωνίας και τη χωρίζει σε δύο ίσες γωνίες. Κάθε σημείο που βρίσκεται πάνω στη διχοτόμο μιας γωνίας απέχει εξίσου από τις δύο πλευρές της γωνίας. Αυτή η ιδιότητα είναι θεμελιώδης και μπορεί να χρησιμοποιηθεί ως εναλλακτικός ορισμός ή για την απόδειξη της ορθότητας της κατασκευής.

Βήματα Κατασκευής

Έστω μια γωνία xOy με κορυφή το Ο.

1. Πρώτο Τόξο (Κέντρο Ο): Με κέντρο την κορυφή Ο της γωνίας και μια αυθαίρετη ακτίνα (προσέχουμε να μην είναι πολύ μικρή, ώστε να είναι ευδιάκριτα τα σημεία τομής), χαράζουμε ένα τόξο. Αυτό το τόξο θα τέμνει τις δύο πλευρές της γωνίας, Ox και Oy, σε δύο σημεία. Έστω αυτά τα σημεία είναι το Ε (στην Ox) και το Ζ (στην Oy).
2. Δεύτερο Τόξο (Κέντρο Ε): Με κέντρο το σημείο Ε και μια νέα αυθαίρετη ακτίνα (μπορούμε να χρησιμοποιήσουμε και την ίδια ακτίνα του Βήματος 1, αρκεί να είναι αρκετά μεγάλη ώστε να εξασφαλιστεί η τομή των τόξων), χαράζουμε ένα τόξο στο εσωτερικό της γωνίας.
3. Τρίτο Τόξο (Κέντρο Ζ): Με κέντρο το σημείο Ζ και την ίδια ακτίνα που χρησιμοποιήσαμε στο Βήμα 2 (χωρίς να αλλάξουμε το άνοιγμα του διαβήτη), χαράζουμε ένα τόξο που τέμνει το προηγούμενο τόξο (από το Ε) σε ένα σημείο. Έστω αυτό το σημείο είναι το Η.
4. Σύνδεση Κορυφής με Σημείο: Χρησιμοποιώντας τον κανόνα, φέρνουμε την ημιευθεία που ξεκινάει από την κορυφή Ο και περνάει μέσα από το σημείο Η. Αυτή η ημιευθεία ΟΗ είναι η διχοτόμος της γωνίας xOy.

Λυμένο Παράδειγμα 2: Κατασκευή Διχοτόμου

Ερώτηση: Κατασκευάστε τη διχοτόμο μιας οξείας γωνίας 60 μοιρών.

Λύση:

1. Σχεδιάζουμε μια γωνία xOy 60 μοιρών με κορυφή το Ο.
2. Με κέντρο το Ο και αυθαίρετη ακτίνα, χαράζουμε ένα τόξο που τέμνει τις πλευρές Ox και Oy στα σημεία Α και Β αντίστοιχα.
3. Με κέντρο το Α και μια νέα, κατάλληλη ακτίνα, χαράζουμε ένα τόξο στο εσωτερικό της γωνίας.
4. Με κέντρο το Β και την ίδια ακτίνα, χαράζουμε ένα τόξο που τέμνει το προηγούμενο σε ένα σημείο Γ.
5. Φέρνουμε την ημιευθεία ΟΓ. Αυτή είναι η διχοτόμος της γωνίας xOy, χωρίζοντάς την σε δύο γωνίες 30 μοιρών η καθεμία.

Λυμένο Παράδειγμα 3: Εφαρμογή και των δύο κατασκευών

Ερώτηση: Σχεδιάστε ένα ισοσκελές τρίγωνο ΑΒΓ (ΑΒ=ΑΓ). Κατασκευάστε τη διχοτόμο της γωνίας Α και δείξτε ότι είναι και μεσοκάθετος της πλευράς ΒΓ.

Λύση:

1. Σχεδιάζουμε ένα ισοσκελές τρίγωνο ΑΒΓ με ΑΒ=ΑΓ.
2. Κατασκευή διχοτόμου της γωνίας Α:
   • Με κέντρο το Α και αυθαίρετη ακτίνα, χαράζουμε τόξο που τέμνει τις ΑΒ και ΑΓ στα σημεία Δ και Ε.
   • Με κέντρο το Δ και το Ε (με την ίδια ακτίνα), χαράζουμε τόξα που τέμνονται στο σημείο Ζ.
   • Φέρνουμε την ημιευθεία ΑΖ. Αυτή είναι η διχοτόμος της γωνίας Α.
3. Παρατηρούμε ότι η ημιευθεία ΑΖ τέμνει την πλευρά ΒΓ σε ένα σημείο, έστω Μ.
4. Για να δείξουμε ότι είναι και μεσοκάθετος της ΒΓ:
   • Με κέντρο το Β και το Γ (με ακτίνα μεγαλύτερη από το μισό της ΒΓ), χαράζουμε τόξα που τέμνονται σε δύο σημεία (π.χ. Π και Ρ).
   • Ενώνουμε τα Π και Ρ. Η ευθεία ΠΡ είναι η μεσοκάθετος της ΒΓ.
   • Θα παρατηρήσουμε ότι η ευθεία ΠΡ συμπίπτει με την ΑΖ. Αυτό συμβαίνει γιατί σε ένα ισοσκελές τρίγωνο, η διχοτόμος της γωνίας κορυφής είναι ταυτόχρονα διάμεσος και ύψος προς την βάση, άρα και τμήμα της μεσοκαθέτου της βάσης.
