Ένας μοχλός είναι ένα από τα απλούστερα και πιο θεμελιώδη μηχανήματα, που επιτρέπει την αλλαγή της κατεύθυνσης ή του μεγέθους μιας δύναμης για την εκτέλεση εργασίας. Λειτουργεί με βάση την αρχή των ροπών γύρω από ένα σταθερό σημείο (υπομόχλιο) και διακρίνεται σε τρία είδη ανάλογα με τη σχετική θέση του υπομοχλίου, της δύναμης και της αντίστασης.
Τι Είναι ο Μοχλός και Πώς Λειτουργεί;
Ο μοχλός είναι μια άκαμπτη ράβδος (ή οποιοδήποτε άκαμπτο σώμα) που μπορεί να περιστρέφεται γύρω από ένα σταθερό σημείο, το οποίο ονομάζεται υπομόχλιο (Υ). Η λειτουργία του βασίζεται στην αρχή των ροπών, η οποία δηλώνει ότι για να επιτευχθεί ισορροπία ή κίνηση, οι ροπές που ασκούνται στον μοχλό πρέπει να είναι ίσες ή να υπερνικά η μία την άλλη.
Τα Βασικά Στοιχεία του Μοχλού
Για να κατανοήσουμε πλήρως τη λειτουργία ενός μοχλού, πρέπει να γνωρίζουμε τα τρία βασικά του στοιχεία:
- Υπομόχλιο (Υ): Είναι το σταθερό σημείο στήριξης γύρω από το οποίο περιστρέφεται ο μοχλός. Μπορεί να είναι ένα σημείο επαφής, ένας άξονας ή ένα στήριγμα.
- Δύναμη (Δ): Είναι η δύναμη που εφαρμόζουμε εμείς (ή μια άλλη μηχανή) στον μοχλό για να τον θέσουμε σε κίνηση ή να τον ισορροπήσουμε. Ονομάζεται επίσης προσπάθεια.
- Αντίσταση (Α): Είναι η δύναμη που θέλουμε να υπερνικήσουμε ή το βάρος που θέλουμε να μετακινήσουμε. Ονομάζεται επίσης φορτίο.
Κάθε δύναμη (Δύναμη και Αντίσταση) έχει έναν βραχίονα. Ο βραχίονας δύναμης (βΔ) είναι η κάθετη απόσταση από το υπομόχλιο μέχρι το σημείο εφαρμογής της δύναμης. Αντίστοιχα, ο βραχίονας αντίστασης (βΑ) είναι η κάθετη απόσταση από το υπομόχλιο μέχρι το σημείο εφαρμογής της αντίστασης.
Ο Νόμος των Μοχλών
Ο νόμος των μοχλών είναι η μαθηματική έκφραση της αρχής των ροπών για τους μοχλούς. Δηλώνει ότι για να βρίσκεται ένας μοχλός σε ισορροπία, η ροπή που δημιουργεί η δύναμη πρέπει να είναι ίση με τη ροπή που δημιουργεί η αντίσταση.
Τύπος:
Δύναμη (Δ) × Βραχίονας Δύναμης (βΔ) = Αντίσταση (Α) × Βραχίονας Αντίστασης (βΑ)
Ή, πιο απλά:
Δ · βΔ = Α · βΑ
Αυτός ο νόμος μας επιτρέπει να υπολογίσουμε πόση δύναμη απαιτείται για να υπερνικήσουμε μια συγκεκριμένη αντίσταση, ή πόση αντίσταση μπορούμε να υπερνικήσουμε με μια δεδομένη δύναμη, γνωρίζοντας τους βραχίονες.
Βήμα-Βήμα Εξήγηση της Λειτουργίας
Η κατανόηση της λειτουργίας ενός μοχλού περιλαμβάνει την αναγνώριση των στοιχείων του και την εφαρμογή του νόμου των μοχλών:
- Αναγνώριση του Υπομοχλίου (Υ): Εντοπίστε το σταθερό σημείο γύρω από το οποίο περιστρέφεται ο μοχλός. Αυτό είναι το σημείο αναφοράς για όλους τους υπολογισμούς.
- Αναγνώριση της Δύναμης (Δ): Προσδιορίστε πού εφαρμόζετε εσείς (ή η μηχανή) τη δύναμη για να κινήσετε τον μοχλό.
- Αναγνώριση της Αντίστασης (Α): Προσδιορίστε το βάρος ή τη δύναμη που προσπαθείτε να μετακινήσετε ή να υπερνικήσετε.
- Μέτρηση των Βραχιόνων (βΔ, βΑ): Μετρήστε την απόσταση από το υπομόχλιο μέχρι το σημείο εφαρμογής της δύναμης (βΔ) και από το υπομόχλιο μέχρι το σημείο εφαρμογής της αντίστασης (βΑ). Είναι σημαντικό οι αποστάσεις αυτές να είναι κάθετες στην κατεύθυνση των δυνάμεων.
- Εφαρμογή του Νόμου των Μοχλών: Χρησιμοποιήστε τον τύπο Δ · βΔ = Α · βΑ για να υπολογίσετε την άγνωστη ποσότητα (π.χ., πόση δύναμη Δ χρειάζεστε).
Μηχανικό Πλεονέκτημα
Ένας μοχλός προσφέρει μηχανικό πλεονέκτημα όταν μας επιτρέπει να υπερνικήσουμε μια μεγάλη αντίσταση με μικρότερη δύναμη. Αυτό συμβαίνει όταν ο βραχίονας της δύναμης (βΔ) είναι μεγαλύτερος από τον βραχίονα της αντίστασης (βΑ). Αντίθετα, αν ο βΔ είναι μικρότερος από τον βΑ, ο μοχλός προσφέρει μηχανικό μειονέκτημα (χρειάζεστε μεγαλύτερη δύναμη), αλλά συχνά κερδίζετε σε ταχύτητα ή εύρος κίνησης.

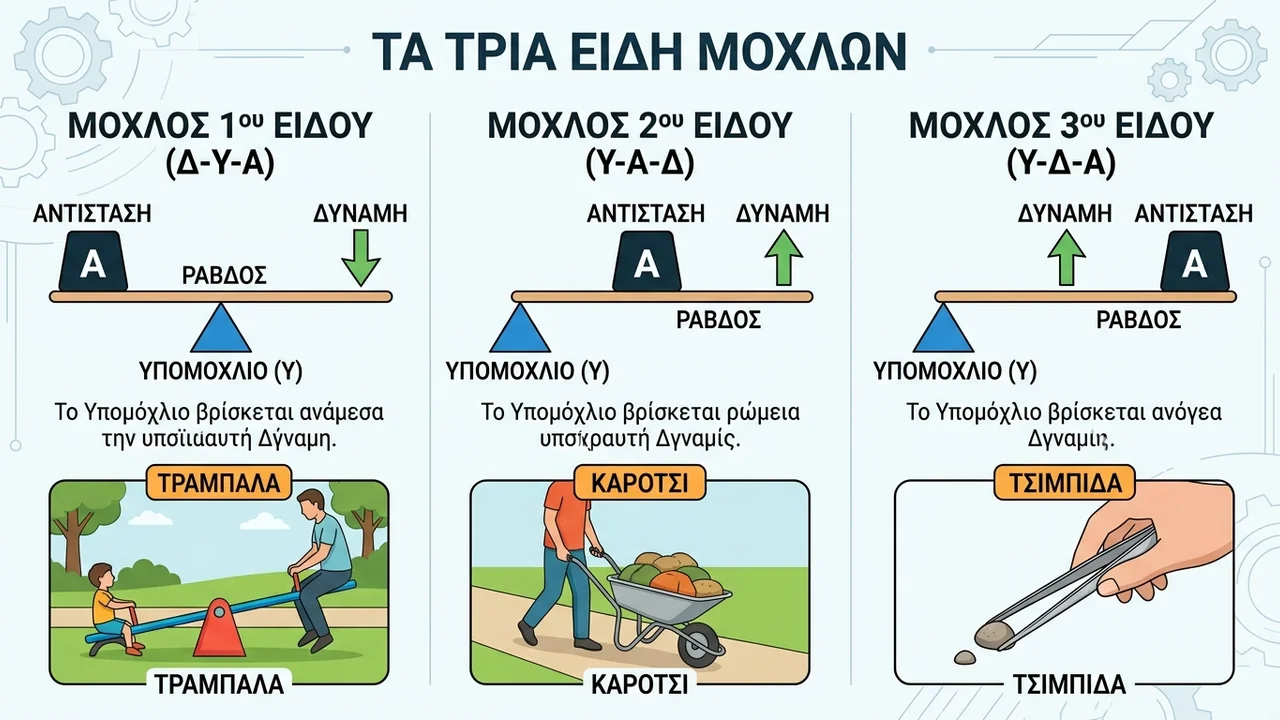

Τα Είδη των Μοχλών
Οι μοχλοί διακρίνονται σε τρία είδη, ανάλογα με τη σχετική θέση του υπομοχλίου (Υ), της δύναμης (Δ) και της αντίστασης (Α) πάνω στην άκαμπτη ράβδο.
1. Μοχλός 1ου Είδους
- Χαρακτηριστικό: Το Υπομόχλιο (Υ) βρίσκεται ανάμεσα στη Δύναμη (Δ) και την Αντίσταση (Α).
- Παραδείγματα: Τραμπάλα, ψαλίδι, λοστός, πένσα.
- Μηχανικό Πλεονέκτημα: Μπορεί να προσφέρει μηχανικό πλεονέκτημα, μηχανικό μειονέκτημα ή ούτε το ένα ούτε το άλλο. Εξαρτάται από το αν ο βραχίονας της δύναμης είναι μεγαλύτερος, μικρότερος ή ίσος με τον βραχίονα της αντίστασης.
- Αν βΔ > βΑ: Μηχανικό πλεονέκτημα (π.χ., λοστός).
- Αν βΔ < βΑ: Μηχανικό μειονέκτημα (π.χ., ψαλίδι για γρήγορο κόψιμο).
- Αν βΔ = βΑ: Ούτε πλεονέκτημα ούτε μειονέκτημα (π.χ., τραμπάλα σε ισορροπία).
2. Μοχλός 2ου Είδους
- Χαρακτηριστικό: Η Αντίσταση (Α) βρίσκεται ανάμεσα στο Υπομόχλιο (Υ) και τη Δύναμη (Δ).
- Παραδείγματα: Καρότσι, ανοιχτήρι μπουκαλιών, καρυοθραύστης, πιεστήριο σκόρδου.
- Μηχανικό Πλεονέκτημα: Πάντα προσφέρει μηχανικό πλεονέκτημα, επειδή ο βραχίονας της δύναμης (βΔ) είναι πάντα μεγαλύτερος από τον βραχίονα της αντίστασης (βΑ).
3. Μοχλός 3ου Είδους
- Χαρακτηριστικό: Η Δύναμη (Δ) βρίσκεται ανάμεσα στο Υπομόχλιο (Υ) και την Αντίσταση (Α).
- Παραδείγματα: Τσιμπίδα, λαβίδα, μπαστούνι του μπέιζμπολ, καλάμι ψαρέματος, ανθρώπινος βραχίονας (όταν σηκώνουμε κάτι με το χέρι).
- Μηχανικό Πλεονέκτημα: Ποτέ δεν προσφέρει μηχανικό πλεονέκτημα, αλλά πάντα μηχανικό μειονέκτημα, επειδή ο βραχίονας της δύναμης (βΔ) είναι πάντα μικρότερος από τον βραχίονα της αντίστασης (βΑ). Ωστόσο, αυτό το είδος μοχλού είναι χρήσιμο για την επίτευξη μεγαλύτερης ταχύτητας ή μεγαλύτερου εύρους κίνησης στην αντίσταση με μικρή μετατόπιση της δύναμης.
Λυμένα Παραδείγματα
Παράδειγμα 1: Υπολογισμός Δύναμης σε Μοχλό 1ου Είδους
Ένας λοστός χρησιμοποιείται για να σηκώσει μια πέτρα βάρους 200 N. Το υπομόχλιο βρίσκεται 0.2 m από την πέτρα, και εμείς ασκούμε δύναμη στο άλλο άκρο, 1.5 m από το υπομόχλιο. Πόση δύναμη πρέπει να ασκήσουμε;
- Δεδομένα: Α = 200 N, βΑ = 0.2 m, βΔ = 1.5 m.
- Ζητούμενο: Δ = ?
- Λύση: Εφαρμόζουμε τον νόμο των μοχλών: Δ · βΔ = Α · βΑ Δ · 1.5 m = 200 N · 0.2 m Δ · 1.5 = 40 Δ = 40 / 1.5 Δ ≈ 26.67 N
Χρειάζεται να ασκήσουμε δύναμη περίπου 26.67 N, πολύ μικρότερη από το βάρος της πέτρας, λόγω του μηχανικού πλεονεκτήματος.
Παράδειγμα 2: Αναγνώριση Είδους και Υπολογισμός Αντίστασης
Ένα καρότσι έχει τις ρόδες του ως υπομόχλιο. Το κέντρο βάρους του φορτίου (αντίσταση) βρίσκεται 0.5 m από τις ρόδες. Εμείς σηκώνουμε τις λαβές 1.5 m από τις ρόδες, ασκώντας δύναμη 100 N. Τι βάρος μπορεί να μεταφέρει το καρότσι;
- Αναγνώριση Είδους: Το υπομόχλιο (ρόδες) είναι στην άκρη, η αντίσταση (φορτίο) είναι στη μέση, και η δύναμη (λαβές) είναι στην άλλη άκρη. Άρα, είναι μοχλός 2ου είδους.
- Δεδομένα: Δ = 100 N, βΔ = 1.5 m, βΑ = 0.5 m.
- Ζητούμενο: Α = ?
- Λύση: Εφαρμόζουμε τον νόμο των μοχλών: Δ · βΔ = Α · βΑ 100 N · 1.5 m = Α · 0.5 m 150 = Α · 0.5 Α = 150 / 0.5 Α = 300 N
Το καρότσι μπορεί να μεταφέρει φορτίο 300 N, δηλαδή 3 φορές τη δύναμη που ασκούμε, χάρη στο μηχανικό πλεονέκτημα.
Παράδειγμα 3: Ανάλυση Μοχλού 3ου Είδους
Ένας ψαράς κρατάει το καλάμι του (μήκους 2.5 m) με το ένα χέρι (υπομόχλιο) και το άλλο χέρι ασκεί δύναμη 0.5 m από το υπομόχλιο. Ένα ψάρι βάρους 10 N τραβάει την άκρη του καλαμιού (2.5 m από το υπομόχλιο). Πόση δύναμη πρέπει να ασκήσει ο ψαράς;
- Αναγνώριση Είδους: Το υπομόχλιο είναι στην άκρη, η δύναμη εφαρμόζεται στη μέση, και η αντίσταση (ψάρι) είναι στην άλλη άκρη. Άρα, είναι μοχλός 3ου είδους.
- Δεδομένα: Α = 10 N, βΑ = 2.5 m, βΔ = 0.5 m.
- Ζητούμενο: Δ = ?
- Λύση: Εφαρμόζουμε τον νόμο των μοχλών: Δ · βΔ = Α · βΑ Δ · 0.5 m = 10 N · 2.5 m Δ · 0.5 = 25 Δ = 25 / 0.5 Δ = 50 N
Ο ψαράς πρέπει να ασκήσει δύναμη 50 N, δηλαδή 5 φορές το βάρος του ψαριού. Αυτό δείχνει το μηχανικό μειονέκτημα, αλλά του επιτρέπει να κινήσει το ψάρι σε μεγάλο εύρος με μικρή κίνηση του χεριού του.
